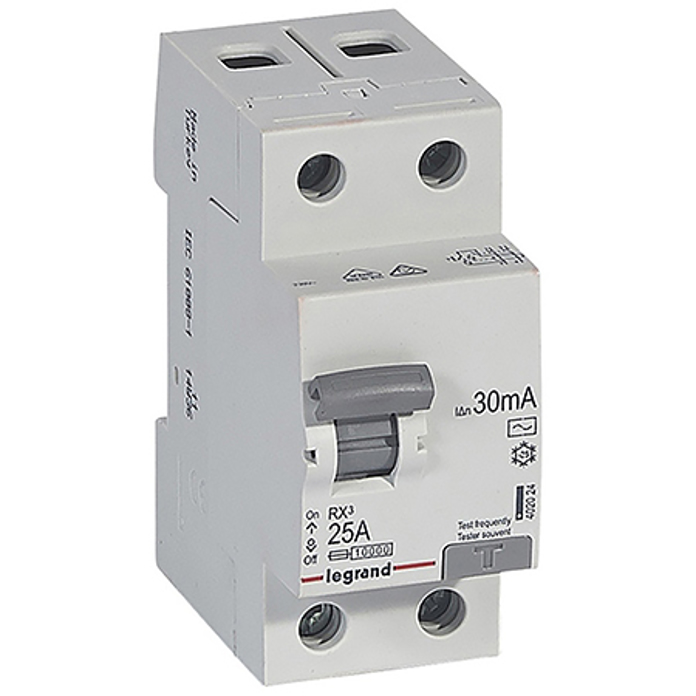

Sklopka DIF 2P 30 mA AC 25A Legrand 402024

Diferencijalna sklopka Legrand 402024 je dvopolna zaštitna sklopka (2P) nominalne struje 25 A i osetljivosti 30 mA, namenjena zaštiti od indirektnog dodira i curenja struje u jednofaznim instalacijama. U pitanju je tip AC, koji detektuje kvarove struje curenja sa AC komponentama, i u skladu je sa standardom IEC 61008-1.

Uređaj je kompatibilan sa viljuškastim i češljastim (fork i prong) sabirnicama za napajanje, što znatno olakšava ugradnju u razvodne ormare. Predviđen je za montažu na DIN šinu i može se napajati odozgo ili odozdo. Sklopka poseduje mehanički interlocking mehanizam, a priključne stezaljke omogućavaju spajanje čvrstih provodnika preseka 0.75–50 mm² i višezilnih provodnika 0.75–35 mm².

Nominalni napon iznosi 230 V AC, dok radni opseg dozvoljava 180–250 V. Udarno izdržljivo naponsko opterećenje iznosi 4 kV, a mehanička i električna izdržljivost odgovaraju zahtevima savremenih elektroinstalacija. Sklopka ima kratkotrajnu otpornost na kratki spoj (Icw) od 10 kA i dozvoljeni udarni strujni talas 0.25 kA.

Kućište je izrađeno u sivoj boji (RAL 7035), sa IP20 zaštitom i IK04 stepenom otpornosti na udarce. Predviđeni radni temperaturni opseg je od -25 °C do +60 °C, a skladištenje je dozvoljeno od -40 °C do +70 °C. Dimenzije sklopke iznose 88.9 × 35.6 × 77.8 mm, a širina zauzima 2 modularna mesta. Uređaj je halogen-free i u skladu je sa testovima otpornosti na 1000 V.
